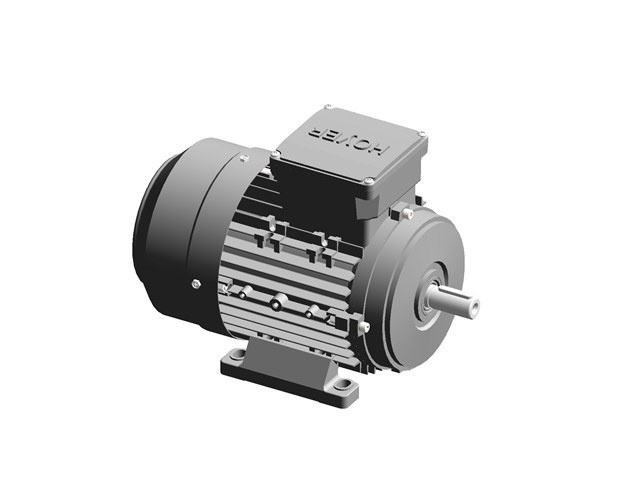

اگر به دنبال مدل سه‌بعدی الکتروموتور پایه‌دار فریم 80 هستید، این فایل دقیق و مهندسی‌شده را از دست ندهید. این الکتروموتور بدون فلنج طراحی شده و در نرم‌افزارهای سالیدورکس، کتیا و فایل step آن برای استفاده در سایر نرم افزار های طراحی سه بعدی قابل استفاده است.
ویژگی‌های مدل سه‌بعدی
فرمت فایل: STEP, Catia, SLDPRT
قابل استفاده در: سالیدورکس، کتیا، اینونتور
ابعاد استاندارد: مطابق با مشخصات IEC فریم 80
دارای جزئیات دقیق برای طراحی صنعتی
کاربردهای الکتروموتور پایه‌دار فریم 80
این مدل مناسب برای شبیه‌سازی و طراحی صنعتی در پروژه‌های مختلف از جمله:
دانلود فایل سه‌بعدی الکتروموتور پایه‌دار
برای دریافت مدل سه‌بعدی الکتروموتور فریم 80، فایل را خریداری نموده و روی دکمه دانلود کلیک کنید و فایل را مستقیماً در نرم‌افزار CAD خود استفاده کنید.
الکتروموتورهای 0.75 کیلووات (1 اسب بخار) و 1.1 کیلووات (1.5 اسب بخار) پایه‌دار بدون فلنچ با فریم 80 به طور گسترده در صنایع مختلف و ماشین‌آلات کاربرد دارند. این الکتروموتورها از نوع آسنکرون سه‌فاز یا تک‌فاز بوده و به دلیل طراحی ساده و نصب آسان محبوب هستند.
مشخصات کلی الکتروموتور پایه‌دار فریم 80
- توان:
- 0.75 کیلووات (1 اسب بخار)
- 1.1 کیلووات (1.5 اسب بخار)
- سرعت نامی:
- 1500 دور در دقیقه (4 قطب) در فرکانس 50 هرتز
- امکان نسخه 3000 دور (2 قطب) یا 750 دور (8 قطب) هم وجود دارد.
- ولتاژ کاری:
- 220/380 ولت برای سه‌فاز
- 220 ولت برای تک‌فاز (بسته به طراحی)
- کلاس حفاظتی (IP):
- معمولاً IP55 برای مقاومت در برابر گرد و غبار و پاشش آب
- کلاس عایق:
- کلاس F (تحمل حرارت بالا) برای جلوگیری از آسیب به سیم‌پیچ
- جریان مصرفی:
- برای 0.75 کیلووات: تقریباً 1.8 آمپر در حالت سه‌فاز
- برای 1.1 کیلووات: تقریباً 2.4 آمپر در حالت سه‌فاز
مشخصات فنی الکتروموتور بدون فلنج فریم 80
- بدون فلنچ:
تنها دارای پایه برای نصب روی سطوح افقی
- ابعاد استاندارد فریم 80:
- فاصله سوراخ‌های پایه (مرکز به مرکز) معمولاً حدود 125 میلی‌متر
- ارتفاع مرکز محور از پایه: 80 میلی‌متر
- شفت:
- قطر شفت معمولاً 19 میلی‌متر با طول استاندارد است.
- استانداردهای IEC برای موتورهای الکتریکی (IEC Standards)
همچنین برای دریافت فایل سه بعدی الکترو موتور فریم 80 فلنچ کوچک، فلنچ بزرگ پایه دار و فلنچ بزرگ بدون پایه می توانید روی هر کدام کلیک کنید.
